SMT，即表面貼裝技術（Surface Mount Technology），是一種將無引腳或短引腳表面組裝元器件（簡稱 SMC/SMD）安裝在印制電路板（PCB）表面，通過回流焊或浸焊等方法進行焊接的電路連接技術。在電子制造領域，SMT 占據著舉足輕重的地位，是現代電子組裝技術的核心。它憑借高效、精準、高密度組裝等優(yōu)勢，極大地推動了電子產品向小型化、多功能化、高性能化方向發(fā)展。

SMT 工藝的發(fā)展歷程可追溯至 20 世紀 60 年代。當時，隨著電子技術的不斷進步，人們對電子產品的小型化需求日益增長。在這種背景下，SMT 應運而生。早期，SMT 技術主要應用于軍事和航空航天領域，隨著技術的不斷成熟和成本的逐漸降低，其應用范圍逐漸擴大到消費電子、通信、計算機等眾多領域。

如今，SMT 工藝的應用極為廣泛。在消費電子領域，如手機、平板電腦、智能手表等產品的制造中，SMT 技術使得電子產品能夠在有限的空間內集成更多的功能，實現輕薄化設計；在通信領域，基站、交換機等設備的生產離不開 SMT，它確保了通信設備的高性能和可靠性；在汽車電子領域，從發(fā)動機控制系統(tǒng)到車載娛樂系統(tǒng)，SMT 工藝都發(fā)揮著重要作用，為汽車的智能化和安全性提供了有力支持。

在選用焊膏時，需要綜合考慮多個因素。合金成分是關鍵，應根據焊接的元器件和工藝要求選擇合適的合金，如常見的 Sn - Ag - Cu 合金適用于無鉛焊接 。助焊劑的活性也很重要，要根據 PCB 和元器件的存放時間、表面氧化程度來選取。例如，一般產品可采用 RMA 型助焊劑，高可靠性產品則選擇 R 型 。此外，焊膏的黏度、顆粒度等特性也會影響印刷效果，需根據具體的印刷工藝和設備進行選擇。

鋼網作為焊膏印刷的模具，其質量和設計對印刷精度起著決定性作用。鋼網的材質通常選用不銹鋼，如進口的 304# 不銹鋼，因其具有優(yōu)異的硬度、彈性和耐磨強度。在鋼網開口設計上，要確保開口精度，開口區(qū)域的寬度一般不宜大于 2MM，對于焊盤尺寸大于 2MM 的情況，可在中間架設 0.4MM 的橋以增加鋼網強度。同時，鋼網的厚度需根據元器件的類型和間距進行合理選擇，比如對于間距為 0.5MM 的 QFP 和 HIP0402 元件，網板厚度可控制在 0.15MM；而對于間距為 0.5MM 的 QFP 和 CHIP0603 以上元件，網板厚度則應增加至 0.5MM 。

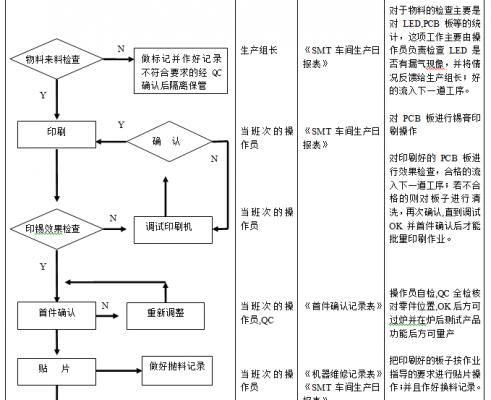

印刷機操作時，首先要確保設備的清潔和校準。設置合適的參數是保證印刷質量的關鍵，包括刮刀壓力、速度、角度以及印刷間隙等。刮刀壓力要適中，壓力過小會導致焊膏印刷量不足，壓力過大則可能損壞鋼網和 PCB。印刷速度應根據焊膏的特性和鋼網的開口尺寸進行調整，以保證焊膏能夠均勻、準確地填充到焊盤上。印刷間隙一般控制在較小的范圍內，以確保鋼網與 PCB 緊密貼合，實現印刷。

印刷完成后，必須對印刷質量進行嚴格檢測。檢測內容包括焊膏的印刷量是否均勻一致，是否存在焊膏不足或過多的情況；焊膏圖形是否清晰，相鄰圖形有無粘連；焊膏圖案與焊盤圖案是否對齊，有無錯位等 。常見的檢測方法有目視檢測、AOI（自動光學檢測）等。通過及時發(fā)現并糾正印刷過程中出現的問題，可以有效提高后續(xù)工序的良品率。

在進行元件貼裝前，需要進行程序編程。編程人員要根據 PCB 的設計文件，在貼片機的控制系統(tǒng)中設置元件的類型、坐標位置、貼裝角度等參數。編程過程需仔細核對，確保每個元件的參數設置準確無誤，否則可能導致元件貼裝錯誤，影響產品質量。

在貼裝過程中，有諸多注意事項。貼裝速度要合理控制，過快的速度可能導致元件貼裝不準確，甚至出現飛件現象；而過慢的速度則會影響生產效率。貼裝壓力也至關重要，壓力過大可能損壞元件或使焊膏擠出過多，壓力過小則元件可能無法與焊膏充分接觸，影響焊接質量。此外，還要確保吸嘴的清潔和完好，定期對吸嘴進行檢查和更換，以防止因吸嘴問題導致元件吸取不良或貼裝偏差 。

設置合理的溫度曲線是回流焊接的核心要點。溫度曲線通常包括預熱、保溫、回流和冷卻四個階段。預熱階段的目的是使 PCB 和元件均勻升溫，避免因溫度急劇變化而對元件造成熱沖擊，同時使焊膏中的溶劑揮發(fā)。保溫階段主要是為了讓 PCB 和元件達到熱平衡，進一步激活助焊劑?；亓麟A段則是將溫度升高到焊料的熔點以上，使焊料熔化并實現焊接。冷卻階段要使焊點迅速冷卻凝固，形成良好的焊接結構 。

在設置溫度曲線時，需要考慮多個因素。不同類型的焊膏具有不同的熔點和特性，應根據焊膏的廠家推薦參數進行設置。同時，還要考慮 PCB 的材質、厚度、尺寸以及元件的類型、密度等因素。例如，對于多層 PCB 或含有大量 BGA 等大尺寸元件的電路板，需要適當調整溫度曲線，以確保各部分都能得到充分的加熱和焊接 。

焊接過程中的質量控制至關重要。要實時監(jiān)測溫度曲線，確保實際溫度與設定曲線相符。溫度過高可能會導致元件損壞、焊點氧化、PCB 變形等問題；溫度過低則可能造成焊料未完全熔化，出現虛焊、冷焊等缺陷。此外，還要關注焊接過程中的其他因素，如傳送帶的速度是否穩(wěn)定，爐內的氣氛是否合適等。通過對焊接過程的嚴格控制，可以有效提高焊接質量，減少不良焊點的出現 。

從焊盤設計角度來看，若兩個焊盤之間的空間過寬，或者焊盤尺寸設計不合理，元件的端子未被 50％以上的 PCB 焊盤覆蓋，就會使元件兩端的熱容量和可焊性存在差異，從而在焊接時產生不均勻的潤濕力 。例如，當一側焊盤面積過大，該側在加熱時熱熔量較多，元件就容易向這一側傾斜，進而引發(fā)立碑現象 。

錫膏印刷不均勻也是一個重要因素。如果兩焊盤上的錫膏厚度差異較大，或者錫膏印刷偏移，未能完全沉積在焊盤上，會導致元件兩端與錫膏的接觸情況不同，熔化時的表面張力也不一致，從而使元件兩端的潤濕力失衡 。

在元件貼裝環(huán)節(jié)，若貼裝精度差，元件偏移嚴重，會使元件與焊盤的相對位置發(fā)生改變，導致元件兩端的錫膏量和加熱效果不一致，最終引發(fā)立碑 。此外，回流爐內溫度分布不均勻，板面溫度差異較大，也會使元件兩端的焊膏熔化時間不同步，產生不平衡的潤濕力 。

為解決立碑問題，首先要優(yōu)化焊盤設計，根據元件的數據表，嚴格按照推薦尺寸設計焊盤，確保焊盤的對稱性和一致性，避免出現焊盤尺寸差異過大或與元件不匹配的情況 。在錫膏印刷方面，要提高印刷精度，確保錫膏均勻地印刷在焊盤上，控制好錫膏的厚度和位置精度?？梢酝ㄟ^定期維護和校準印刷設備，調整印刷參數，如刮刀壓力、速度和間隙等，來保證印刷質量 。

對于元件貼裝，要提高貼片機的精度，定期檢查和調整貼片機的參數，確保元件準確無誤地貼裝在焊盤上。同時，要優(yōu)化回流爐的溫度曲線，保證爐內溫度均勻分布，使元件在焊接過程中能夠均勻受熱 。

造成橋連的原因較為復雜。從錫膏質量方面考慮，若焊膏中的金屬含量過高，特別是在印刷時間過長的情況下，金屬含量會進一步增加，容易導致 IC 引腳橋連 。此外，焊膏的粘度低，在預熱后會擴散出焊盤，增加橋連的風險 。

印刷過程中，印刷機的重復精度差且對齊不均勻，包括鋼板與 PCB 的對齊不良，會導致焊膏在焊盤，尤其是小間距 QFP 焊盤的外部過多印刷，從而引發(fā)橋連 。模板窗口的尺寸和厚度設計不合理，也會使焊膏涂覆量過多或不均勻，增加橋連的可能性 。

在貼裝環(huán)節(jié)，放置壓力過高，會使焊膏在壓力下過度流動，導致相鄰焊盤之間的焊膏相連；放置精度不足，元件移位或 IC 引腳變形，也可能使引腳之間的距離過小，從而在焊接時形成橋連 。

回流焊爐的溫度設置不當也是一個關鍵因素。如果溫度上升過快，焊膏中的溶劑來不及充分揮發(fā)，會使焊膏的流動性增加，容易導致橋連 。此外，回流焊爐的溫度曲線設置不合理，液態(tài)焊料在熔化時的活性不一致，也會導致焊膏的無序流動，增加橋連的幾率 。

針對橋連問題，需要采取一系列有效的解決措施。在錫膏選擇上，要嚴格控制焊膏的質量，選擇合適的合金成分和助焊劑，確保焊膏的粘度和金屬含量符合工藝要求 。對于印刷環(huán)節(jié)，要確保印刷機的精度和穩(wěn)定性，定期檢查和校準設備，調整印刷參數，保證鋼板與 PCB 的對齊 。同時，要優(yōu)化模板窗口的設計，合理控制焊膏的涂覆量 。

在貼裝過程中，要設置貼片機的壓力和精度參數，避免因壓力過大或貼裝不準確而導致焊膏過度流動或元件移位 。對于回流焊爐，要根據焊膏和 PCB 的特性，精心設置溫度曲線，控制好升溫速率和各階段的溫度，確保焊膏中的溶劑充分揮發(fā)，焊料能夠均勻、穩(wěn)定地熔化和凝固 。

虛焊是指在焊接表面看似良好，但實際上焊點內部并未完全融合，存在連接不牢固、接觸電阻大等問題。虛焊會嚴重影響產品的電氣性能和可靠性，在產品使用過程中，可能會出現間歇性故障，甚至導致產品完全失效 。

虛焊問題的產生原因多樣。從元件引腳方面來看，若元件引腳存在氧化、污染或變形等情況，會影響引腳與焊膏的潤濕效果，導致焊接不充分，從而產生虛焊 。例如，元件在儲存或運輸過程中，引腳表面可能會被氧化，形成一層氧化膜，這層氧化膜會阻礙焊料與引腳的結合 。

焊接溫度的控制至關重要。如果回流焊接過程中，預熱時間過短，升溫速度過快，會使焊膏中的助焊劑未能充分發(fā)揮作用，無法有效去除引腳和焊盤表面的氧化層，導致焊接不良 。此外，焊接溫度過高或過低，都會影響焊料的熔化和潤濕效果。溫度過高可能使焊料過度氧化，降低其潤濕性；溫度過低則可能導致焊料未完全熔化，無法與引腳和焊盤形成良好的合金層 。

錫膏印刷質量也會對虛焊產生影響。如果印刷位置不準確，錫膏量不足或過多，都會導致焊接時焊料分布不均勻，無法形成可靠的焊點 。例如，錫膏量不足會使引腳與焊盤之間的焊料填充不充分，從而出現虛焊；而錫膏量過多，在焊接過程中可能會形成焊料堆積，掩蓋虛焊缺陷 。

為解決虛焊問題，在元件采購和儲存環(huán)節(jié)，要嚴格把控元件質量，確保元件引腳無氧化、無污染、無變形 。在使用前，對元件引腳進行必要的清洗和預處理，如采用化學清洗或物理擦拭的方法去除氧化層 。

對于焊接溫度的控制，要根據焊膏和元件的特性，制定合理的回流焊接溫度曲線。在預熱階段，要確保足夠的時間和合適的升溫速率，使 PCB 和元件均勻升溫，助焊劑充分激活 。在回流階段，要將溫度控制在焊料的熔點范圍內，保證焊料能夠充分熔化并潤濕引腳和焊盤 。同時，要實時監(jiān)測溫度曲線，確保實際溫度與設定曲線相符 。

在錫膏印刷方面，要提高印刷精度，確保錫膏印刷位置準確，焊膏量均勻適中 ?？梢酝ㄟ^優(yōu)化印刷工藝參數，如刮刀壓力、速度、角度等，以及定期維護和校準印刷設備，來保證印刷質量 。此外，在印刷完成后，要對印刷質量進行嚴格檢測，及時發(fā)現并糾正印刷過程中出現的問題 。

在智能化生產中，設備之間可以實現互聯互通，通過物聯網技術進行數據交互和協(xié)同工作。例如，貼片機可以根據 MES 系統(tǒng)下達的生產任務，自動調整貼裝程序和參數，實現快速換線和高效生產。同時，智能化的檢測設備能夠對產品質量進行實時監(jiān)測和分析，一旦發(fā)現缺陷，立即反饋給生產系統(tǒng)，及時進行調整和修正，大大提高了生產效率和產品質量的穩(wěn)定性 。

自動化設備在 SMT 工藝中的應用也日益廣泛。自動貼片機、自動光學檢測（AOI）設備、自動回流焊爐等自動化設備的性能不斷提升，能夠實現更高速度、更高精度的生產操作。自動化設備的應用不僅減少了人工操作帶來的誤差和不確定性，還大幅提高了生產效率，降低了生產成本 。

在應對微型化與高密度化挑戰(zhàn)方面，SMT 工藝不斷創(chuàng)新和改進。在印刷環(huán)節(jié)，采用更高精度的印刷設備和更精細的鋼網制作技術，能夠實現更微小焊膏圖形的印刷，確保焊膏的精準涂覆。在貼裝環(huán)節(jié)，高精度、高分辨率的貼片機能夠實現對微小元件的拾取和貼裝，滿足高密度組裝的要求 。

新型的封裝技術也在不斷涌現，如球柵陣列封裝（BGA）、芯片級封裝（CSP）、倒裝芯片封裝（FC）等，這些封裝技術不僅減小了元件的尺寸，還提高了電氣性能和可靠性。同時，多層 PCB 板、剛撓結合板等新型電路板的應用，也為實現高密度組裝提供了有力支持 。

在材料方面，無鉛焊料、水溶性助焊劑、可降解包裝材料等環(huán)保材料得到了廣泛應用。無鉛焊料的使用有效減少了鉛等有害物質對環(huán)境和人體的危害；水溶性助焊劑在清洗過程中更加環(huán)保，減少了有機溶劑的使用和排放；可降解包裝材料的應用則降低了廢棄物對環(huán)境的影響 。

在工藝改進方面，通過優(yōu)化生產流程和設備，提高能源利用效率，減少能源消耗。例如，采用高效節(jié)能的回流焊爐，合理設計加熱系統(tǒng)和熱風循環(huán)系統(tǒng)，能夠在保證焊接質量的同時，降低能源消耗。此外，對生產過程中產生的廢氣、廢水、廢渣等進行有效處理和回收利用，實現資源的循環(huán)利用和環(huán)境的可持續(xù)發(fā)展 。

展望未來，SMT 工藝將繼續(xù)朝著智能化、自動化、微型化、高密度化和綠色環(huán)保化的方向發(fā)展。這不僅為電子制造行業(yè)帶來了新的機遇，也對相關技術人員提出了更高的要求。我們需要不斷學習和掌握新的技術和工藝，以適應行業(yè)的發(fā)展趨勢，為推動電子制造行業(yè)的進步貢獻自己的力量 。
